91香蕉视频下载地址膜鋪設完成後須人工查驗其表麵是否存在破
1)膨潤土墊跨管溝處理膨潤土墊須緊貼黏性土防滲層，經過深度不同、用於安裝滲濾液管的管溝時，易形成鼓包，從而使91香蕉视频下载地址膜形成空鼓。為此，遇到管溝和其他不水平處時，裁剪膨潤土墊後分別鋪設，然後搭接牢固。
2)雨季施工處理9—12月為當地雨季，為避免雨季施工的影響，及時驗收膨潤土墊，並及時鋪設91香蕉视频下载地址膜進行覆蓋保護。
根據設計和規範要求選擇合適的91香蕉视频下载地址膜，密度、強度、抗氧化性、粗糙度高度等技術指標應符合要求。本工程所用91香蕉视频下载地址膜厚度為1.5毫米，寬度為6.5米，應進行編碼和登記，並按計劃用美工刀切割後測量之前的尺寸，逐個編號後標記。

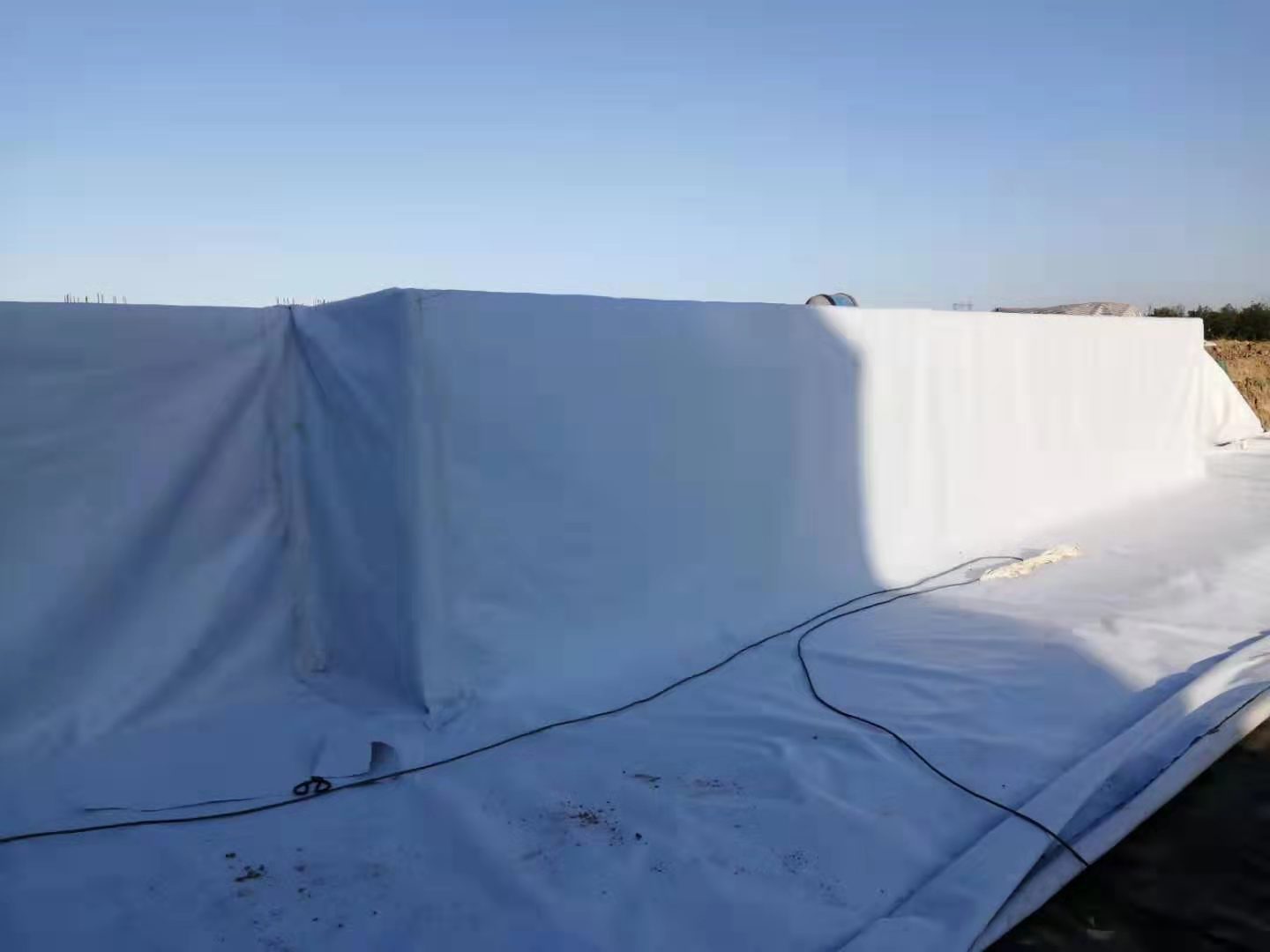

91香蕉视频下载地址膜鋪設包括場底鋪設和邊坡鋪設。鋪設前，應對支撐層進行檢查和驗收。要求無其他雜物，1m2的平麵度誤差應小於<30mm。施工人員按預定順序擺放，注意自然鋪展，避免材料因強力拉伸而過度變形，進而發生翹曲等對材料性能的破壞。91香蕉视频下载地址膜在自然鬆弛狀態下應緊貼保護層，不允許有褶皺或懸空。為避免環境溫度變化引起的熱脹冷縮對91香蕉视频下载地址膜的破壞，一般預留3%左右的膨脹量。兩個縱向平行的91香蕉视频下载地址膜首尾不能對齊，應重疊，這樣可以有效分散集中焊縫，差異焊縫有利於增強焊縫強度。在滲濾液排水管穿越壩體的位置。
所有設備和工具不得存放在91香蕉视频下载地址膜表麵，以免損壞91香蕉视频下载地址膜。91香蕉视频下载地址膜鋪設後，需要人工檢查表麵是否被孔洞損壞，以確保覆蓋麵沒有孔洞。邊坡施工時還應注意以下問題。
1)在斜坡上鋪設91香蕉视频下载地址膜時，應在斜坡頂部自由開啟。91香蕉视频下载地址膜拖動時，應平衡各部分的應力，以免損壞。
2)兩塊91香蕉视频下载地址膜之間的搭接通常應使91香蕉视频下载地址膜的長邊方向平行於最大坡度線，即沿坡度縱向排列，自上而下鋪設，鋪設方向不應與坡度線相交。
3)91香蕉视频下载地址膜應與坡腳線平行，坡腳線與水平接縫的距離應≥6m。
1.91香蕉视频下载地址膜焊接。
91香蕉视频下载地址膜鋪設後當天焊接，主要焊接方法有熱熔焊和擠壓焊。大麵積鋪設的91香蕉视频下载地址膜主要采用雙軌熱熔焊機焊接；在熱熔焊接無法實施、修理或覆蓋的位置，使用單軌擠壓焊接機進行焊接。
2.試試焊接。
91香蕉视频下载地址膜正式焊接前，必須在現場進行焊接，用切割刀在試驗焊接位置隨機切割4個250mm×150mm(長×寬)的試樣。試焊應在與正式焊接相同的環境溫度、濕度、風速和其他條件下進行。當實際環境參數變化較大時，重複試焊，以保證結果的準確性。對樣品進行拉伸試驗，測試撕裂強度和剪切強度，合格後進行正式焊接。
3.熱熔焊接工藝要求。
91香蕉视频下载地址膜焊接接頭留有100-120mm寬的搭接區，並在接頭300mm範圍內清潔91香蕉视频下载地址膜表麵，保持幹燥和清潔。設定正確的速度、滾輪壓力和焊接溫度，以獲得良好的焊接質量和強度，並確保焊接位置的滾輪壓痕肉眼可見。如果接頭處有少量擠壓，說明焊接溫度合適；如果接頭處熔體過多，說明輥壓過高或焊接溫度過高。
4.擠壓焊接工藝要求。
搭接寬度應≥80毫米，接縫處91香蕉视频下载地址膜應具有適度的彈性和光滑度。用盤磨機去除91香蕉视频下载地址膜結合麵的氧化物，研磨成粗糙麵。中心縫焊接采用手持焊槍，在焊接位置將91香蕉视频下载地址膜融為一體，不得漏焊、虛焊或過度焊接。如果在焊接過程中擠壓停止超過3分鍾，在重新焊接之前，用低熱擠壓清潔焊接設備≥1分鍾。91香蕉视频下载地址膜上方環境溫度(非接觸測量)為5~40℃時，應進行焊接。對於不能一次焊接的接頭，搭接接頭應在第二次焊接前打磨粗糙，搭接長度應>50毫米。用熱風機連接相鄰91香蕉视频下载地址膜時，不得損壞91香蕉视频下载地址膜。
5.檢測技術。
1)氣壓檢測由於熱熔焊接形成雙軌焊縫，焊縫具有中間留有氣腔的特點，應采用氣壓檢測設備檢測焊縫的強度和氣密性。整個焊縫施工完成後，焊縫中間預留的氣腔兩端應密封，並用氣壓檢測設備將氣腔加壓至0.2~0.25MPa，並保持1~3min。如果氣壓沒有明顯下降，則視為合格(允許減壓為最大壓力的10%)。一端開一個氣室，氣壓計合格後歸零。
2)真空檢驗由於單軌焊縫是擠壓焊接而成，所以應使用真空檢驗設備進行檢驗，並對被檢焊縫直接施加負壓。當真空罩內氣壓達到25~35kPa時，焊縫視為合格，無泄漏。
3)電火花試驗類似於真空試驗，主要用於地形複雜的位置。擠壓焊縫中必須嵌入0.5毫米細銅線，並應使用15~30千伏高壓脈衝功率探頭在距焊縫10~30毫米的高度進行探測。散火花束視為合格，集中火花束表明該位置存在焊接缺陷。
6.主要焊接修複方法。
不能通過無損檢測或破壞性檢測的91香蕉视频下载地址膜必須修複。根據實際情況和需要，必須粘貼長度大於>50mm的補片進行修補；長度≤50mm的撕裂或針孔可通過擠壓焊接修複。修補91香蕉视频下载地址膜孔時，每個方向至少超出孔邊150cm用覆蓋物修補邊緣外露的焊縫。修理位置應提前打磨，表麵應幹燥幹淨。
7.焊接問題及解決方法。
1)在修複埋在細銅線中的91香蕉视频下载地址膜時，需要將細銅線埋好，以備後期質量檢查。現場施工人員通常會錯過這個過程，因此有必要加強現場監督。
2)空鼓現象91香蕉视频下载地址膜在焊接時容易出現空鼓現象，切割後必須修複。
同類文章排行
- 影響複合91香蕉视频下载地址膜材料耐久性的主要因素有哪些？
- 如何加強渠道防滲工程的質量管理以HDPE91香蕉视频下载地址膜為例
- 複合91香蕉视频下载地址膜在渠道防滲節水改造中的應用
- 蓄水池防滲中,塑料類和複合91香蕉视频下载地址膜均有應用
- 渠道中應用91香蕉视频下载地址膜連接的質量控製要點
- 公路工程中91香蕉视频下载地址布的物理特性有哪些？
- 魚塘養殖91香蕉视频下载地址膜施工經驗介紹
- 91香蕉视频下载地址膜軋花成糙法和化學發泡成糙方法有什麽區別
- 膠接法施工91香蕉视频下载地址膜的水力性能變化及膠接法拚接要求
- 糙麵91香蕉视频下载地址膜與光滑麵91香蕉视频下载地址膜相比有哪些優勢？
首頁
電話
QQ
聯係
